Elpress (Нидерланды) Мойка и сушка ящиков

Туннельные машины Elpress EKW используются для мойки и сушки стандартных и не стандартных ящиков максимальных размеров (ШВ) 800х400 мм. Производительность машин Elpress составляет от 100 до 3000 ящиков в час в однорядном или двухрядном исполнении. Для всех машин расчетное время мойки одного ящика составляет 45 с, что является оптимальным временем экспликации моечного средства для достижения гигиенического результата мойки в соответствии с СанПиН и концепцией ХАССП.

Туннельные моечные машины Elpress имеют широкое применение во всех отраслях пищевой промышленности, теплицах, ритейлах и логистических центрах.

Nozzles

Система транспортировки

Дозировка химии

Фильтрация воды

Снимок экрана 2022-01-28 в 19.33.18

Удобство эксплуатации, безопасность

Система экономии воды

В стандартной комплектации машины машины Elpress имеют две технологические зоны:

Дополнительно туннельные моечные машины Elpress оснащаются зонами:

Машины Elpress EKW также оснащаются различными системами нагрева: электрической, паровой или с использованием теплообменников, ротационными фильтрами, модулями удаления этикеток, автоматическими дозаторами химии с датчиками электропроводности, системой автоматической вытяжки испарений, сетчатым транспортером из нержавеющей стали, системой легкой регулировки боковых направляющих и верхнего прижима.

Машина Elpress EKW-7000 производительностью 1120 ящиков/ч

Обозначения:

Основные виды загрязнений тары

Ротационный фильтр Elpress Wedge Wire Filter

Гигиеничные транспортёры

Ротационный фильтр Elpress Wedge Wire Filter

Переворотное устройство для ящиков: "за" и "против"

Снимок экрана 2022-01-28 в 16.45.29

Модели машин

Elpress EKW-1500

tray-washer-ekw1500-p545-3887_image

Производительность до 200 ящиков/ч

Функции

  • Основная мойка (45 с)
  • Ополаскивание

Исполнение

  • Размеры машины (ДШВ) 2462х1184х1649 мм
  • Размеры туннеля (ШВ) 600х410 мм
  • Длина зоны основной мойки 1500 мм
  • Мощность насоса 3 кВт
  • Давление на форсунках 3,4 бара
  • Моечный танк 180 л
  • Электрический нагрев 12 кВт
  • Расход воды на один ящик 0,3-0,5 л
  • Фильтр выдвижной, съемный
  • Защита IP65
  • Материал изготовления - нержавеющая сталь AISI304


_MG_8766

Машина Elpress EKW-1500 с устройством для обслуживания одним оператором


Elpress EKW-2500

Снимок экрана 2020-07-20 в 15.08.11 2

Производительность до 400 ящиков/ч

Функции

  • Основная мойка (45 с)
  • Ополаскивание
  • Обдув холодным воздухом (опционально)
  • Теплая сушка (опционально)

Исполнение

  • Размеры машины (ДШВ) 3390х1231х1600 мм
  • Размеры туннеля (ШВ) 600х320 мм
  • Длина зоны основной мойки 2500 мм
  • Мощность насоса 5,5 кВт
  • Давление на форсунках 3,4 бара
  • Моечный танк 300 л
  • Нагрев воды: электрический/паровой/теплообменник
  • Расход воды на один ящик 0,3-0,5 л
  • Фильтр выдвижной, съемный
  • Защита IP65
  • Материал изготовления - нержавеющая сталь AISI304

IMG_0754

Машина Elpress EKW-2500 с устройством для обслуживания одним оператором

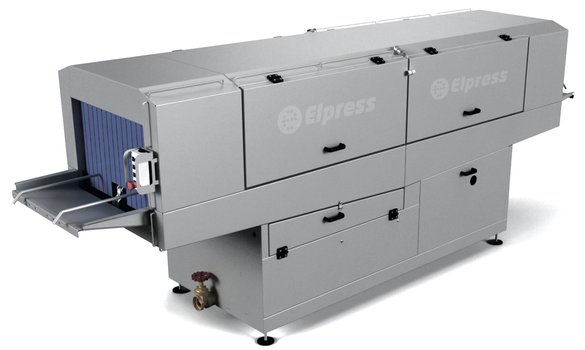

Elpress EKW-3500

Снимок экрана 2020-07-20 в 15.07.40

Производительность до 560 ящиков/ч

Функции

  • Основная мойка (45 с)
  • Ополаскивание
  • Обдув холодным воздухом (опционально)
  • Теплая сушка (опционально)

Исполнение

  • Размеры машины (ДШВ) 4389х1231х1600 мм
  • Размеры туннеля (ШВ) 600х320 мм
  • Длина зоны основной мойки 3500 мм
  • Мощность насоса 7,5 кВт
  • Давление на форсунках 3,4 бара
  • Моечный танк 300 л
  • Нагрев воды: электрический/паровой/теплообменник
  • Расход воды на один ящик 0,3-0,5 л
  • Фильтр выдвижной, съемный
  • Защита IP65
  • Материал изготовления - нержавеющая сталь AISI304

BLOG_E2KRATTENWASSER

Машина Elpress EKW-3500 c входным роликовым транспортером для удобной загрузки ящиков, системой автоматической вытяжки испарений и модулем теплой сушки Elpress EAB-2-TC.


Elpress EKW-5000

Снимок экрана 2020-07-20 в 15.07.12

Производительность до 800 ящиков/ч

Функции

  • Предварительная мойка
  • Основная мойка (общее время мойки 45 с)
  • Ополаскивание
  • Обдув холодным воздухом (опционально)
  • Теплая сушка (опционально)

Исполнение

  • Размеры машины (ДШВ) 5889х1231х1600 мм
  • Размеры туннеля (ШВ) 600х320 мм
  • Расход воды на один ящик 0,3-0,5 л
  • Фильтр выдвижной, съемный в каждой зоне
  • Защита IP65
  • Материал изготовления - нержавеющая сталь AISI304

Зона предварительной мойки

  • Длина 2500 мм
  • Мощность насоса 5,5 кВт
  • Давление на форсунках 3,4 бара
  • Моечный танк 300 л
  • Нагрев воды: электрический/паровой/теплообменник

Зона основной мойки

  • Длина зоны основной мойки 2500 мм
  • Мощность насоса 5,5 кВт
  • Давление на форсунках 3,4 бара
  • Моечный танк 300 л
  • Нагрев воды: электрический/паровой/теплообменник

_MG_0073

Машина Elpress EKW-5000 с двумя ротационными фильтрами, входным приводным транспортером, системой автоматической вытяжки испарений, модулем теплой сушки Elpress EAB-2-TC.


Elpress EKW-6000

Снимок экрана 2020-07-20 в 15.06.53

Производительность до 960 ящиков/ч

Функции

  • Предварительная мойка
  • Основная мойка (общее время мойки 45 с)
  • Ополаскивание
  • Обдув холодным воздухом (опционально)
  • Теплая сушка (опционально)

Исполнение

  • Размеры машины (ДШВ) 6888х1231х1600 мм
  • Размеры туннеля (ШВ) 600х320 мм
  • Расход воды на один ящик 0,3-0,5 л
  • Фильтр выдвижной, съемный в каждой зоне
  • Защита IP65
  • Материал изготовления - нержавеющая сталь AISI304

Зона предварительной мойки

  • Длина 2500 мм
  • Мощность насоса 5,5 кВт
  • Давление на форсунках 3,4 бара
  • Моечный танк 300 л
  • Нагрев воды: электрический/паровой/теплообменник

Зона основной мойки

  • Длина зоны основной мойки 3500 мм
  • Мощность насоса 7,5 кВт
  • Давление на форсунках 3,4 бара
  • Моечный танк 300 л
  • Нагрев воды: электрический/паровой/теплообменник

Distrivers krattenwasser

Машина Elpress EKW-6000 с двумя ротационными фильтрами, системой вытяжки испарений, входным приводным транспортером.


Elpress EKW-7000

Снимок экрана 2020-07-20 в 15.06.21

Производительность до 1120 ящиков/ч

Функции

  • Предварительная мойка
  • Основная мойка (общее время мойки 45 с)
  • Ополаскивание
  • Обдув холодным воздухом (опционально)
  • Теплая сушка (опционально)

Исполнение

  • Размеры машины (ДШВ) 7888х1231х1600 мм
  • Размеры туннеля (ШВ) 600х320 мм
  • Расход воды на один ящик 0,3-0,5 л
  • Фильтр выдвижной, съемный в каждой зоне
  • Защита IP65
  • Материал изготовления - нержавеющая сталь AISI304

Зона предварительной мойки

  • Длина 3500 мм
  • Мощность насоса 7,5 кВт
  • Давление на форсунках 3,4 бара
  • Моечный танк 300 л
  • Нагрев воды: электрический/паровой/теплообменник

Зона основной мойки

  • Длина зоны основной мойки 3500 мм
  • Мощность насоса 7,5 кВт
  • Давление на форсунках 3,4 бара
  • Моечный танк 300 л
  • Нагрев воды: электрический/паровой/теплообменник

Elpress Deegbollenfabriek_162

Машина Elpress EKW-7000 с отдельным электрическим шкафом, системой автоматической вытяжки испарений, входным приводным транспортером.

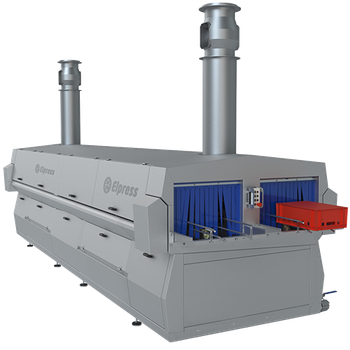

Elpress EKW-D-7000

83101855 - EKW-D-7000 - Vapour Extraction

Производительность до 2240 ящиков/ч в двух рядах

Функции

  • Предварительная мойка
  • Основная мойка (общее время мойки 45 с)
  • Ополаскивание
  • Обдув холодным воздухом (опционально)
  • Теплая сушка (опционально)

Исполнение

  • Размеры машины (ДШВ) 7900х2500х1600 мм
  • Размеры туннеля (ШВ) 2 х 600х320 мм
  • Расход воды на один ящик 0,3-0,5 л
  • Фильтр выдвижной, съемный в каждой зоне
  • Защита IP65
  • Материал изготовления - нержавеющая сталь AISI304

Зона предварительной мойки

  • Длина 3500 мм
  • Мощность насоса 2 х 7,5 кВт
  • Давление на форсунках 3,4 бара
  • Моечный танк 500 л
  • Нагрев воды: электрический/паровой/теплообменник

Зона основной мойки

  • Длина зоны основной мойки 3500 мм
  • Мощность насоса 7,5 кВт
  • Давление на форсунках 3,4 бара
  • Моечный танк 500 л
  • Нагрев воды: электрический/паровой/теплообменник

IMG_0306

Машина Elpress EXW-D-7000 с процессором SIEMENS S7, влагозащищенным ЖК-дисплеем, трехцветной сигнальной лампой и входным ленточным транспортером.


Elpress EDMR-2500

Messenkorvenwasser-1

Вертикальная транспортировка

Прямое назначение туннельной машины Elpress EDMR - мойка разделочных ножей в корзинах из нержавеющей стали или пластика. Машина оснащена двухуровневыми боковыми направляющими, позволяющими мыть любые подходящие по размеру туннеля виды производственного инвентаря - блок-формы, решетки, поддоны, лотки, гастроемкости и прочее.

Исполнение

  • Производительность 400 корзин/ч
  • Тип корзин MHB-1-4, MHB-2-6
  • Размеры машины (ДШВ) 5500х850х1600 мм
  • Ширина туннеля 100-345 мм
  • Входной модуль 1500 мм
  • Выходной модуль 1500 мм
  • Моечный танк 250 л
  • Нагрев электрический/паровой/теплообменник
  • Мощность насоса 5,5 кВт
  • Система управления SIEMENS LOGO
  • Защита IP65
  • Материал изготовления - нержавеющая сталь AISI304

PHOTO-2021-12-29-11-03-37 2

Доступные опции

tray-washer-ekw2500-p546-3475_image 2

Устройство для обслуживания одним оператором

  • Переворотное устройство с направляющими на крыше машины
  • Загрузка грязных ящиков и выход чистых в одной точке

Рекомендуется только для оборотной тары.

container-washer-gallery1-2

Автоматические дозаторы химии

  • Автоматический дозатор моечного средства
  • Автоматический дозатор моечного средства с датчиком электропроводности
  • Автоматический дозатор ополаскивателя/дезинфектанта
Снимок экрана 2022-02-01 в 17.15.53

Электрический нагрев в моечных танках

  • ТЭНы мощностью 20 или 30 кВт c датчиками температуры РТ-100 в моечных танках в зависимости от температуры воды подключения
  • Электронный контроль температуры с высокой точностью измерения
  • Нагревают воду в моечных танках до заданной температуры
  • Возможна установка температуры в любой зоне на панели управления
Снимок экрана 2022-02-01 в 17.13.20

Паровой инжектор в моечных танках

  • Паровой инжектор с датчиком температуры PT-100
  • Нагревает воду в моечных танках до заданной температуры
  • Равномерно распределяет давление и поток пара в воде
  • Максимальное давление пара на входе - 8 бар
Снимок экрана 2022-02-01 в 16.52.16

Паровой-водяной смеситель на ополаскивании

  • Нагревает воду на ополаскивании до заданной температуры (80-85С), смешивая пар с водой
  • Не требуется электрическое подключение
  • Защита от пара
  • Производительность 40 л/мин
  • Макс. давление пара 6 бар
Снимок экрана 2022-02-01 в 17.18.24

Нагрев с помощью теплообменника

  • Теплообменник для подключения к горячей воде
  • Нагревает воду в моечных танках до заданной температуры
Снимок экрана 2022-02-01 в 17.22.21

Система автоматической вытяжки испарений

  • Вытяжной вентилятор
  • Производительность 1600 м3/ч при 150 Па
  • Мощность 0,37 кВт
  • Трубопровод для подключения к местной системе вытяжки (D315 мм)
Снимок экрана 2022-02-01 в 17.44.12

Регулировка скорости транспортера

  • Фазочастотный преобразователь скорости транспортера
  • Корректировка скорости для понижения/повышения производительности машины
  • Диапазон 20 - 70 Гц
  • Расчетная производительность машины указана при частоте 50 Гц

Снимок экрана 2022-02-01 в 17.57.25

Ротационный фильтр Wedge Wire Filter

  • Для отвода крупных фракций (остатков продукта, бумаги, этикеток) за пределы моечного танка
  • Постоянная фильтрация воды
  • Система самоочистки
  • Мотор 0,18 кВт
Снимок экрана 2022-02-01 в 18.12.07

Дополнительные транспортеры

Дополнительные транспортеры на входе и выходе:

  • Роликовые
  • Приводные
  • Гравитационные
  • Цепные поворотные и наклонные

Рекомендуемая химия

ANSEP CIP

P3 Ansep CIP (ECOLAB)

Жидкое щелочное хлорсодержащее моющее средство для пищевой промышленности c хорошей бактерицидной и фунгицидной эффективностью.

  • Предотвращает образование отложений солей жесткости воды
  • Можно использовать с жесткой водой
  • Подходит для мойки тары и производственного инвентаря в циклических и туннельных моечных машин.
ANSEP ALU

P3 Ansep ALU (ECOLAB)

Жидкое щелочное, не пенное моющее средство для мойки тары и производственного инвентаря из алюминия и нержавеющей стали, используемого в пищевой промышленности.

  • Применим в системе безразборной мойки CIP
  • Применим в туннельных и циклических универсальных моечных машинах
  • Не повреждает оборудование из мягких металлов
  • Эффективен против жировых и белковых загрязнений
  • Применим с водой любой жесткости
Снимок экрана 2022-01-25 в 16.06.19

Clear Dry HD (ECOLAB)

Кислотное ополаскивающее средство с содержанием 15-30% лимонной кислоты для использования с водой повышенной жесткости.

  • Идеально подходит для всех видов пластиковой тары, шоколадных форм и прочего производственного инвентаря
  • Нейтрализует остатки щелочи
  • Содействует лучшему высыханию предметов мойки, особенно при последующем обдуве или сушке
  • Уменьшает образование известкового ополаскивания в цикле/зоне ополаскивания
  • Высокая концентрация
Снимок экрана 2022-01-25 в 17.00.41

P3 Horolith CIP (ECOLAB)

Кислотное средство для декальцинация универсальных циклических моечный машин и туннельных машин для мойки и сушки тары.

  • Удаляет известковый налет и молочный камень
  • Удаляет жиры и белок
  • Обладает отличным бактерицидным эффектом даже при низкой температуре воды

Используется только при регламентном обслуживании моечных машин (не в качестве моечного средства).

Проспекты

Снимок экрана 2022-06-23 в 22.04.45

ELPRESS EKW, EAB

Проспект ELPRESS EKW, EAB

Открыть
Снимок экрана 2022-06-23 в 22.05.41

ELPRESS EKW-1500

Проспект ELPRESS EKW-1500

Открыть

Видео

Линия для мойки и сушки ящиков Elpress EKW-V50.2

Автоматизированная линия мойки и сушки ящиков в логистическом центре. Линия оснащена системой подающих и отводящих транспортеров, переворотным устройством, ротационными фильтрами, дештабелером, буферной зоной, модулем теплой сушки, штабелером, счетчиком ящиков.

Машина для мойки ящиков Elpress EKW-2500

Анимационный ролик: схема работы машины, расположения главных элементов, технологических зон, принцип экономии воды (включение форсунок ополаскивания только при наличии ящиков на транспортере).

Моечная машина Elpress EKW-V45

Машина для с сетчатым транспортером для мойки ветчинных форм оснащена сетчатым транспортером из нержавеющей стали и перфорированными бортами для свободного расположения на нем форм или других предметов без регулировки боковых направляющих.

Линия мойки ящиков Elpress EKW с системой удаления этикеток

Линия мойки и сушки ящиков с системой удаления этикеток со всех сторон ящика с помощью механического устройства разворота ящика на транспортере, насоса высокого давления и специальных форсунок.

Установка для мойки и сушки ящиков Elpress EKW

Мойка и сушка ящиков для тестовых заготовок с присохшими остатками продукта. Полностью сухой ящик на выходе благодаря модулю теплой сушки EAB-ST.

Автоматизированная линии для мойки и сушки ящиков Elpress EKW

Мойка и сушка мясных ящиков высотой 400 мм (Е4) на мясокомбинате Rasting Fleisch EDEKA (Германия). Моечная линия оснащена логистической системой от участка разгрузки до склада чистой тары с горизонтальными и вертикальными транспортерами, высокопроизводительным модулем теплой сушки.

Наши контакты

ООО «САНИМА»

107076, Москва, ул. Электрозаводская, 29

Email: info@sanima.ru

Сайт: sanima.ru

Телефоны: +7 (495) 743-21-03 +7 (903) 743-21-03 +7(926) 575-04-34

Для получения дополнительной информации просим связаться с нами по указанным телефонам или заполнить форму обратной связи.
